园林景观施工图绘制-天正建筑实战案例精解共21节 8.5小时 单价 ¥320元单买本课程
中国农业大学,园林专业,2002毕业。某景观设计研究院所长，某培训学校兼职景观设计老师，从事景观设计12年，经手各种类型的景观设计项目，设计就是撰写人生的体验，是现实的空间，也是人生的境界，此中有真意，尽在本套教程中，欢迎批评指正。
本套教程从施工图初学者的角度入手，全面讲解施工图设计，教程不局限于某一景观小品或图纸的设计，而是更注重方法的讲解，因为就施工图设计本身而言是入门较难，但是入门以后学习起来要容易的多，只要入门，成为景观施工图设计高手是迟早的事，所谓授人以鱼不如授人以渔。
以铺装为例讲解了图纸的布局，铺装做法、道牙做法。图纸最终以蓝图现形式的形式呈现，对于布局出图其实是每位设计师应该掌握的，铺装形式纹理掌握了以后，接下来就是它的基础结构层做法，结构分层以及道牙的做法。

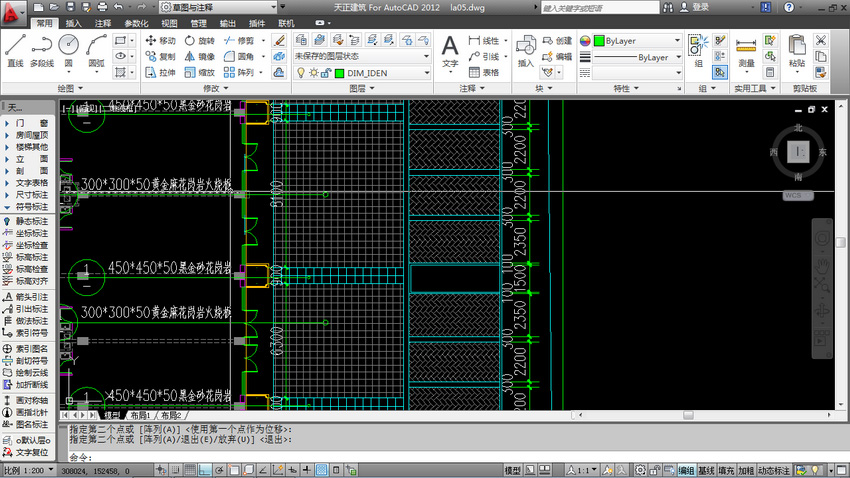

铺装平面大样图的设计法。铺装是游人在其中最直接的活动场所，或道路、或广场，都是人与其直接接触的部分，所以它的好坏能直接被人感受到，简单，但是重要。这部分全面的讲解了铺装大样的画法。
本节讲了底商铺装大样图及生态停车位的施工图设计。在上节的基础上，继续铺装的细化处理，对于底商铺装的分割、设计，以及停车位的处理手法加以详细的讲解。

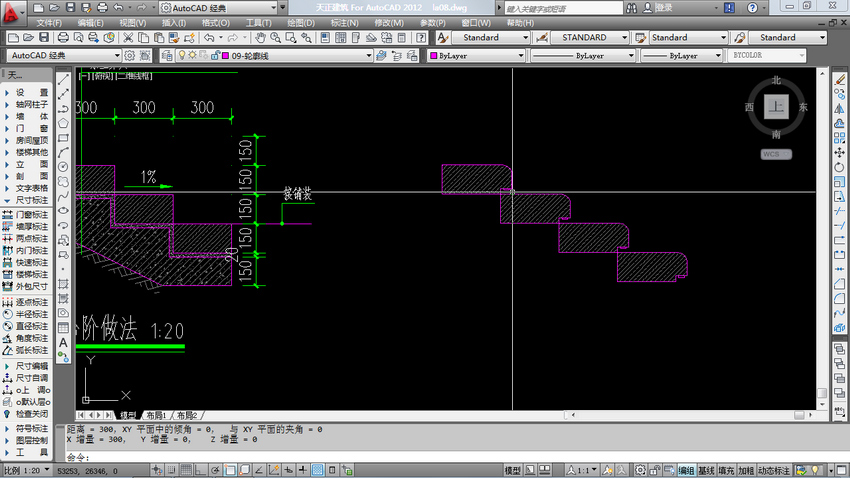

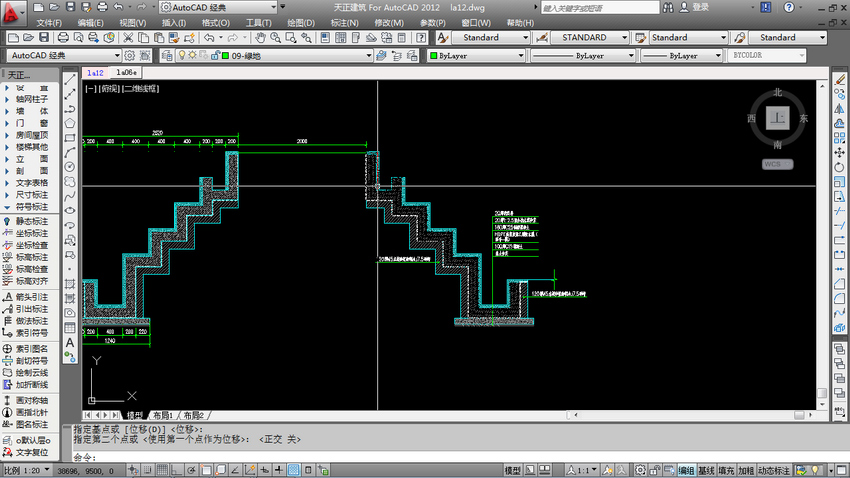

铺装掌握之后，来一个最简单的提高，台阶施工图。台阶做法较多，本节挑选有代表性的加以讲解。有了铺装的基础，这部分掌握起来会很轻松。

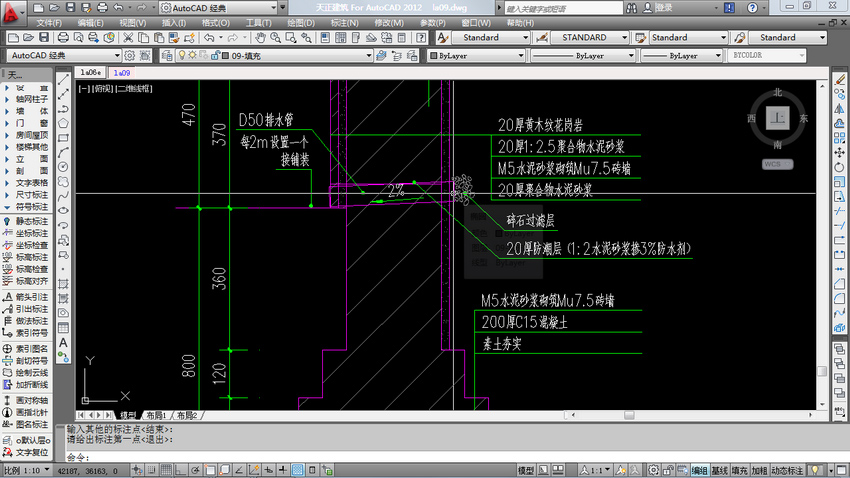

花坛的平面、立面、剖面做法施工图设计。花坛形式多样，但是万变不离其宗，只要掌握好本节所讲花坛，对于一般的花坛类型的施工图都没有问题，需要注意的是花坛要设置排水管，以排除多余的水、防积水；结构用砖类砌筑的材料要加防潮层。

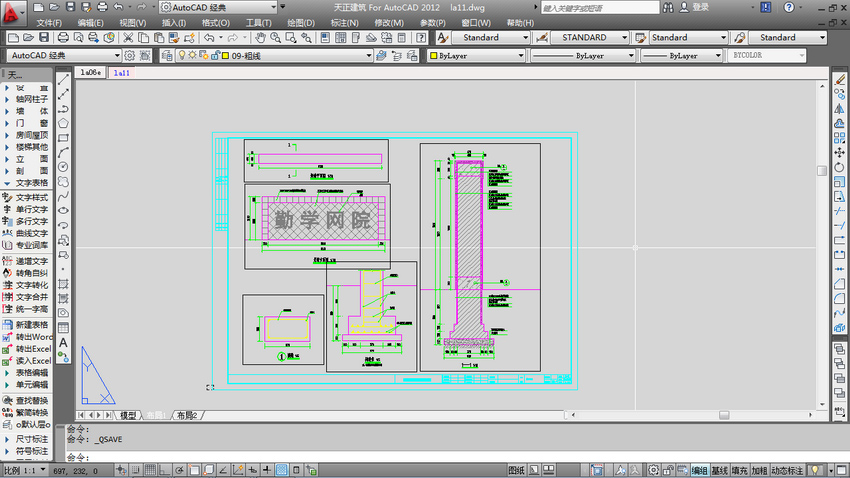

本节讲了景墙的圈梁、地梁、构造柱施工图设计。对于景墙类的小品，很容易忽视结构里面的圈梁、地梁、构造柱等结构。在这里详细讲了他们的设置方法。
本节讲了水池的施工图设计。无山不成景、无水不成园，水对于景观来讲非常重要。水池的结构做法、防水做法是本节的重点。

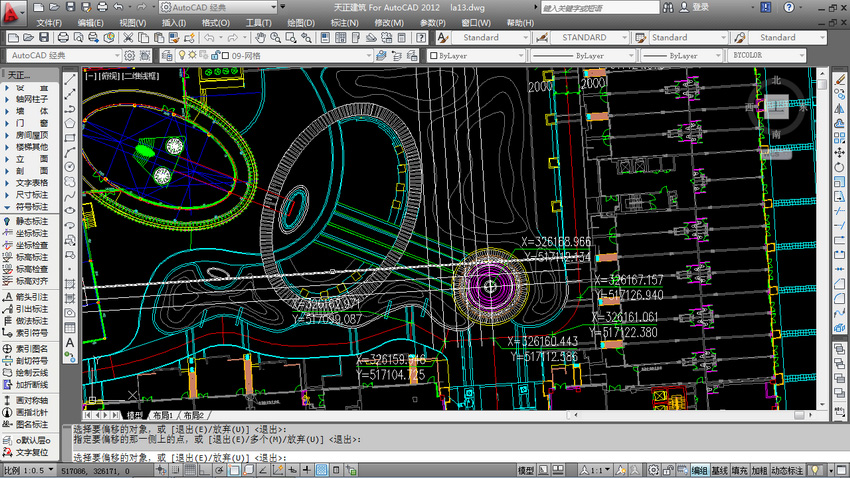

本节讲了放线图的施工图设计。放线是总图里面的重要部分，它的详细与否直接影响着施工的第一步，在此详细讲解了放线的常用方法，以及坐标放线、尺寸、网格等放线方法的应用。

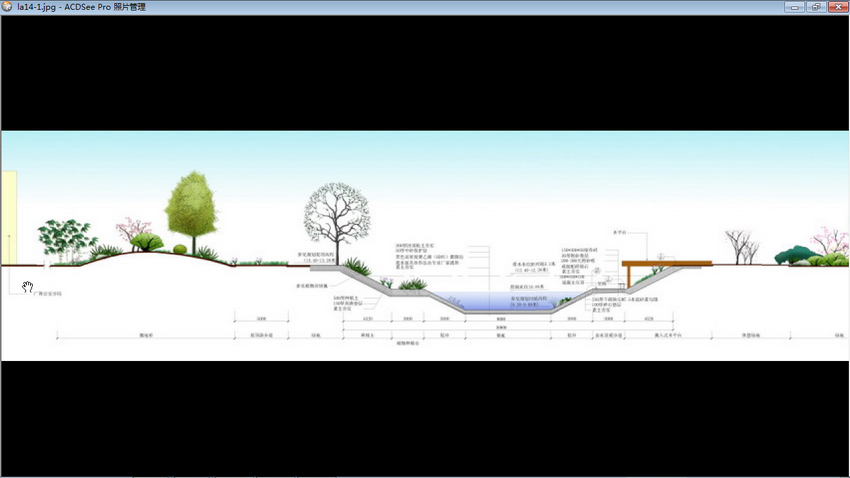

本节讲了竖向设计。在施工图中，竖向设计是最难掌握的之一，同时也是最容易出问题的。地势平坦的地块相对要简单，对于地势复杂的地块，竖向设计既重要又难。在此我详细介绍了竖向设计的三种方法：断面法、高程箭头法、等高线法，三种方法各自的优劣及设计方法。

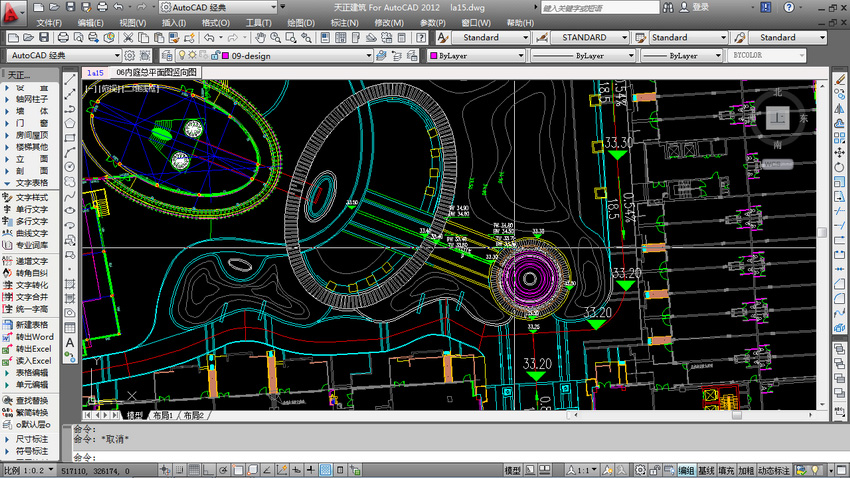

本节主要以设计中常用的高程箭头法为例讲解竖向设计的画法。在前面的基础之上，详细讲解竖向设计中最常用的方法：高程箭头法。

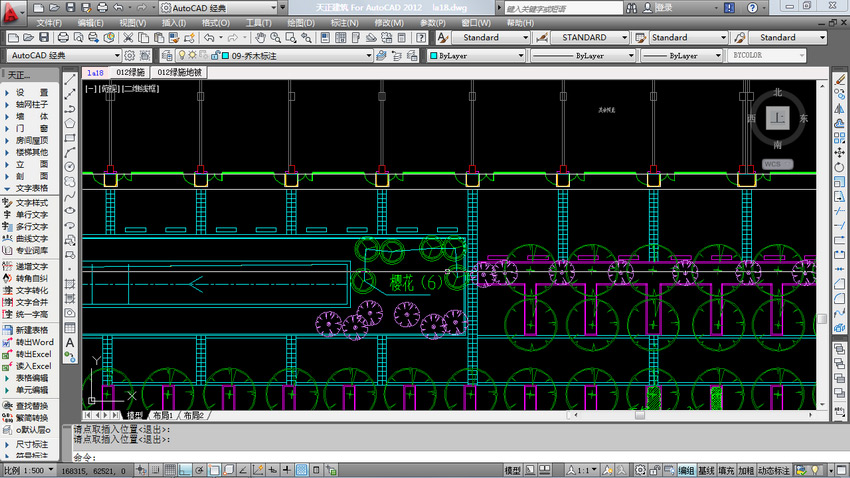

本节讲了绿化种植施工图设计。有了前面对植物的认识，此处详细讲解植物配置的设计方法。

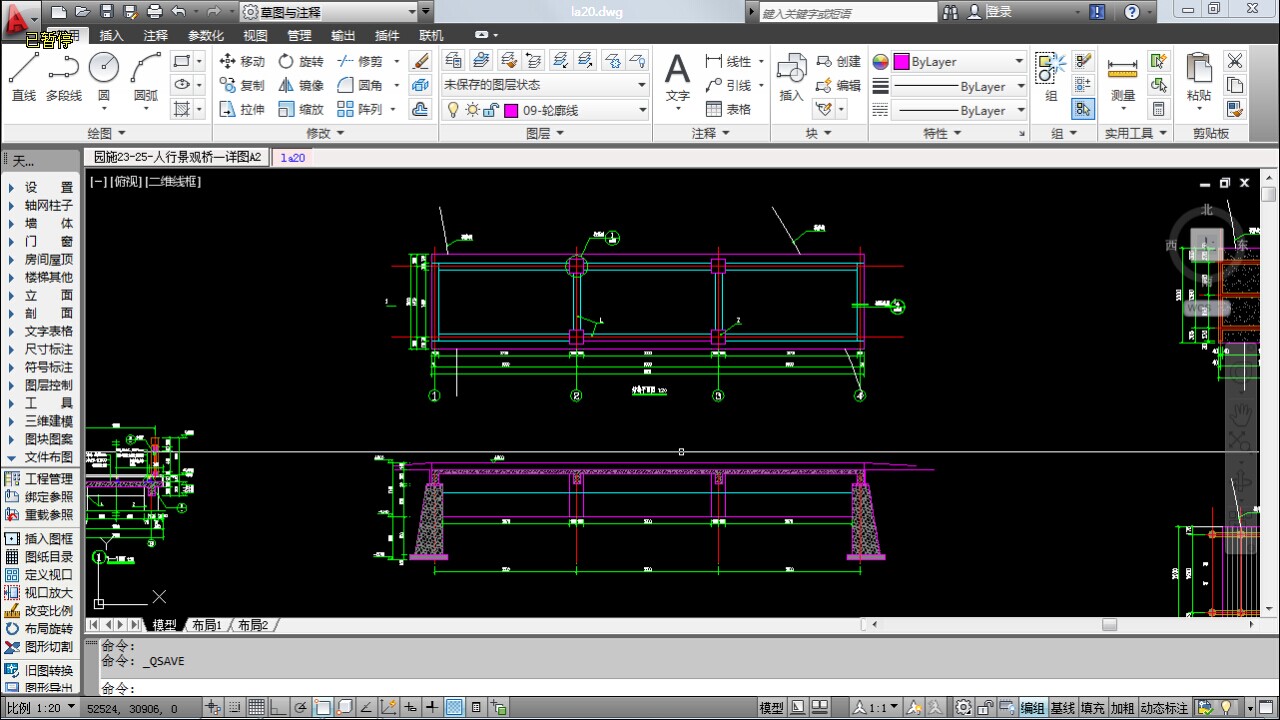

各种类型的景观建构筑物、小品都是景观施工图的难点，提高较慢，设计中也是用时比较长的，本节以桥为例讲解了这一类型施工图的绘制方法，大家举一反三、触类旁通，勤加练习，离高手就会越来越近。
消防车道宽度不小于4m，转弯半径不应小于9-10m，穿过建筑物门洞净高不小于4m，消防车道距离建筑外墙大于5m，4m高度范围内不能有障碍物。
GB 51192-2016公园设计规范、居住区环境景观设计导则、CJJ-67-95风景园林图例图示标准
更多笔记
三，设计依据；1，现行相关设计规范标准；2，地方性的相关文件。四，定位放线与高程控制。五，竖向设计与场地排水，一般多见的排水设计原则，绿地——广场——道路——人工湖——市政排水系统组织
设计说明：一，工程概述：1，工程名称；2，规模：总面积，铺装面积，水体面积，绿地面积。二，图纸组成，就是图纸目录部分

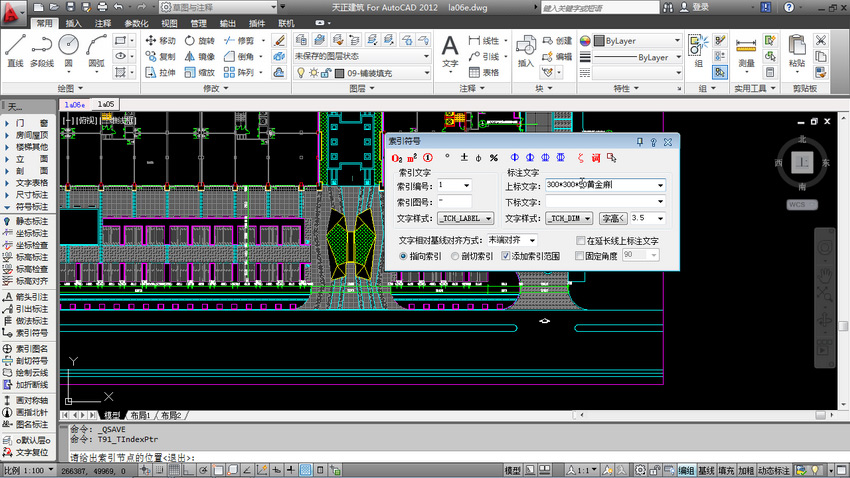

本节讲了封面、目录、设计说明、索引的施工图设计。这是总图部分除了竖向、放线以外的图纸，虽然不难，但是很重要，索引是整套图纸组织、寻找的依据；设计说明是在图纸相关规范依据、图纸的相关工法说明。
更多笔记
亲，如果感觉课程好的话，请多多给好评哦，好评是我们继续开发更多好教程的源动力！
老师 图册里的道牙为什么没有混凝土垫层，而您示范的就有？道牙什么情况下，应该有混凝土垫层，什么时候没有？
老师 图册里的道牙为什么没有混凝土垫层，而您示范的就有？道牙什么情况下，应该有混凝土垫层，什么时候没有？
老师能不能那一两个完整的庭院和屋顶花园的案例讲一下，最近给客户做了一个庭院的效果图，方案通过了，因为是帮....
